5pcs With FIFO OV7670 camera module 30W pixel/STM32 microcontroller driver
$641.64
Sale price
$641.64
Regular price
$0.00
Description
SPECIFICATIONS
Brand Name: NONE
Condition: New
High-concerned chemical: none
Origin: Mainland China
Type: Module
温馨提示
1.拍下后请联系客服获取资料
2.带FIFO的摄像头比不带的多了个3M的缓存，可将采集的数据暂存在这个缓存中，使用时读取缓存中的图像数据即可，因此可减少对单片机采集图像数据时对MCU速度的要求。(例程以RGB565方式存放图像数据）
1.产品概述

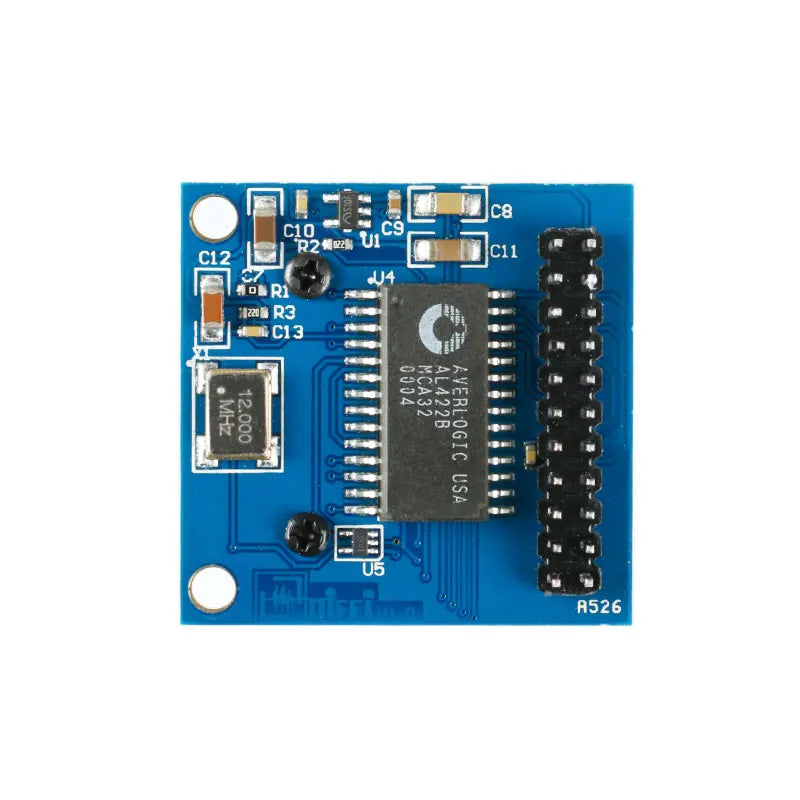

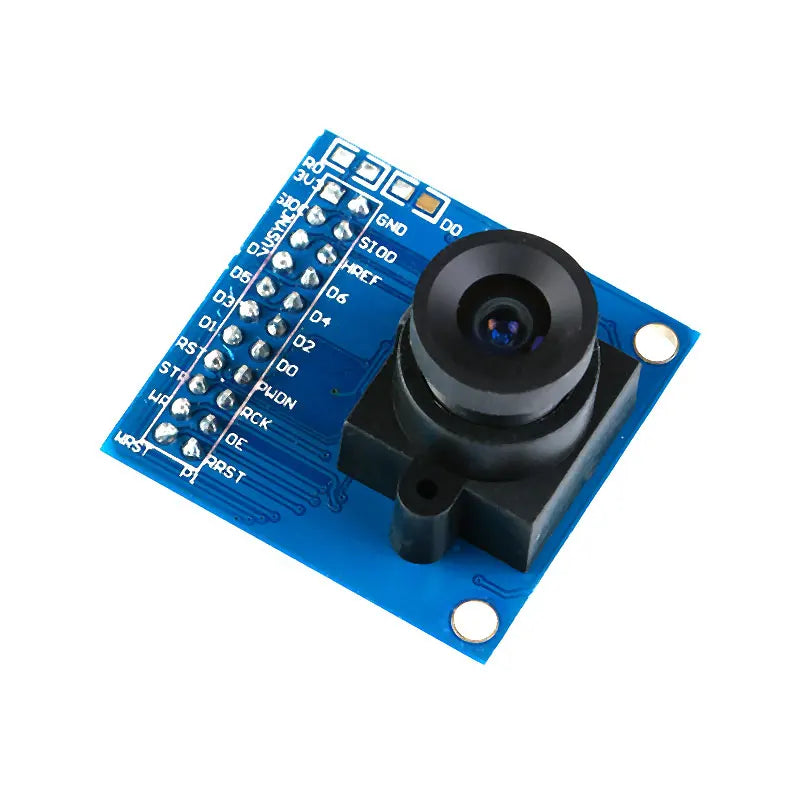

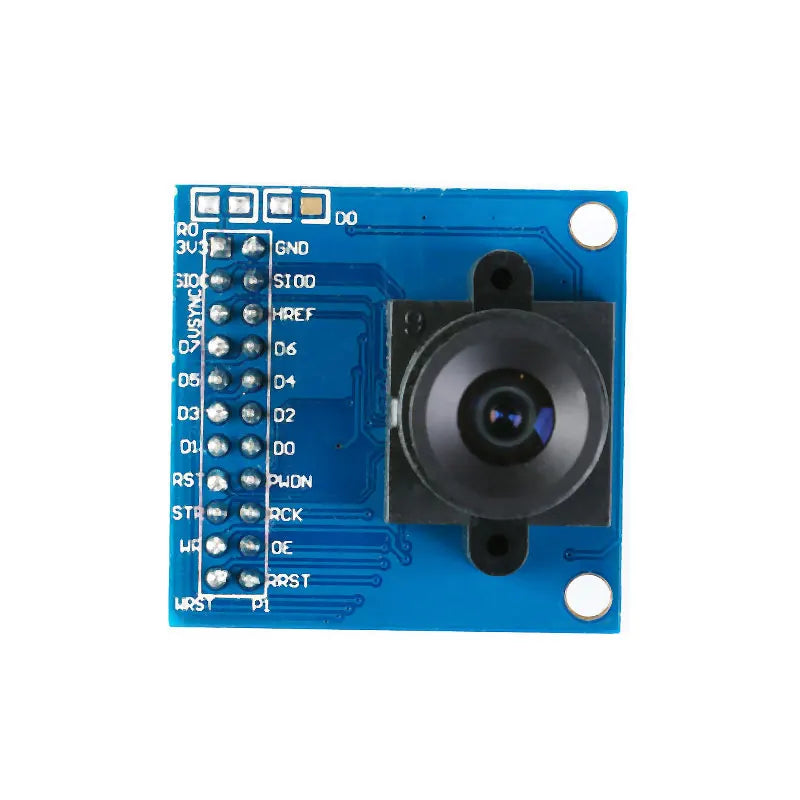

OV7670带FIFO模块，是针对慢速的MCU能够实现图像采集控制推出的带有缓冲存储空间的一种模块。这种模块增加了一个FIFO（先进先出）存储芯片，同样包含30w像素的CMOS图像感光芯片，3.6mm焦距的镜头和镜头座，板载CMOS芯片所需要的各种不同电源（电源要求详见芯片的数据文件），板子同时引出控制管脚和数据管脚，方便操作和使用。

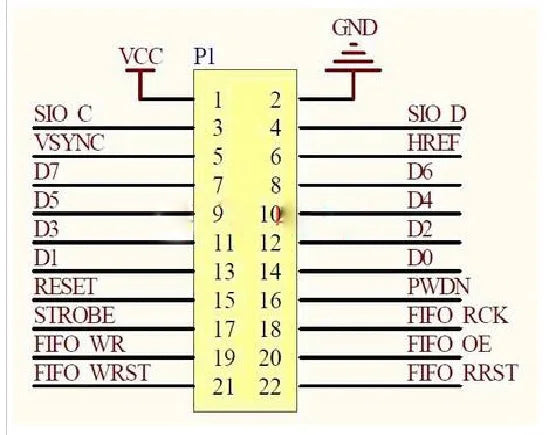

2.管脚定义
3V3：输入电源电压（推荐使用3.3，5V也可，但不推荐）
GDN：接地点
SIO_C：SCCB接口的控制时钟（注意：部分低级单片机需要上拉控制，和 I2C接口类似）
SIO_D：SCCB接口的串行数据输入（出）端（注意：部分低级单片机需要 上拉控制，和I2C接口类似）
VSYNC：帧同步信号（输出信号）
HREF：行同步信号（输出信号，一般可以不适用，特殊情况使用）
D0-D7：数据端口（输出信号）
RESTE：复位端口（正常使用拉高）
PWDN：功耗选择模式（正常使用拉低）
STROBE：拍照闪光控制端口（正常使用可以不需要）
FIFO_RCK：FIFO内存读取时钟控制端
FIFO_WR_CTR：FIFO写控制端(1为允许CMOS写入到FIFO，0为禁止)
FIFO_OE：FIFO关断控制
FIFO_WRST：FIFO写指针复位端
FIFO_RRST：FIFO读指针复位端
3.控制说明
由于采用了FIFO 做为数据缓冲，数据采集大大简便，用户只需要关心是如何读取即可，不需要关心具体数据是如何采集到的，这样可减小甚至不用关心CMOS的控制以及时序关系，就能够实现图像的采集。

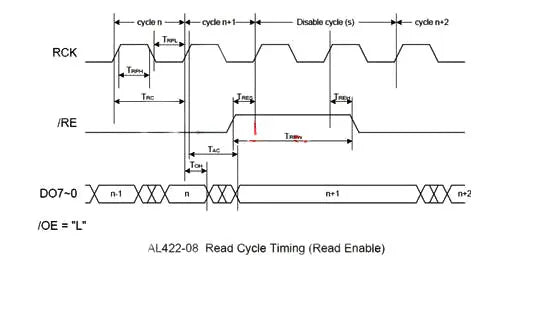

控制时序如下：
| 资料链接：http://pan.baidu.com/s/1yNfVzamIuWPVwPV0TDv3aQ 提取码：6kfs |
