SPECIFICATIONS

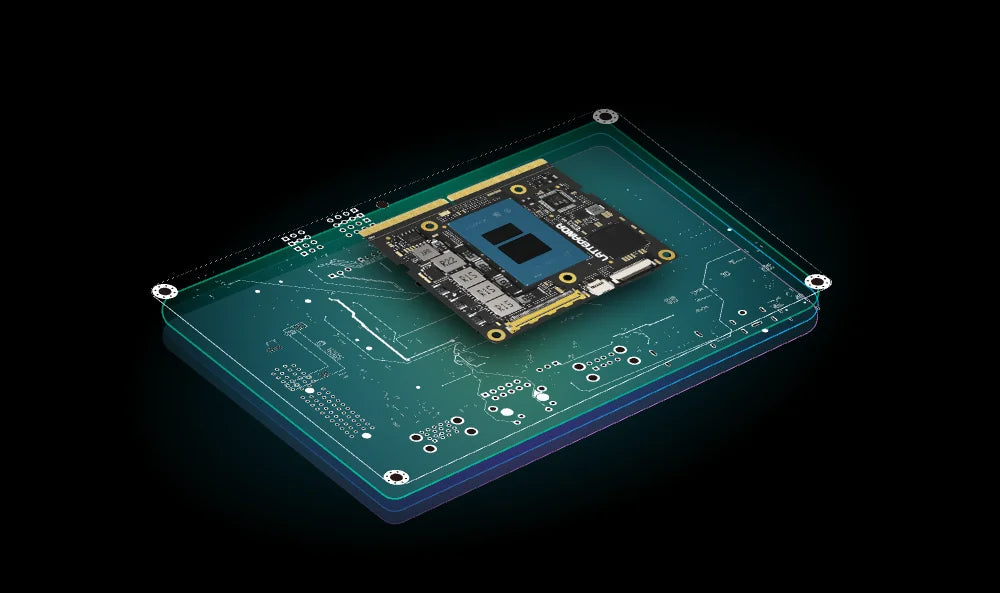

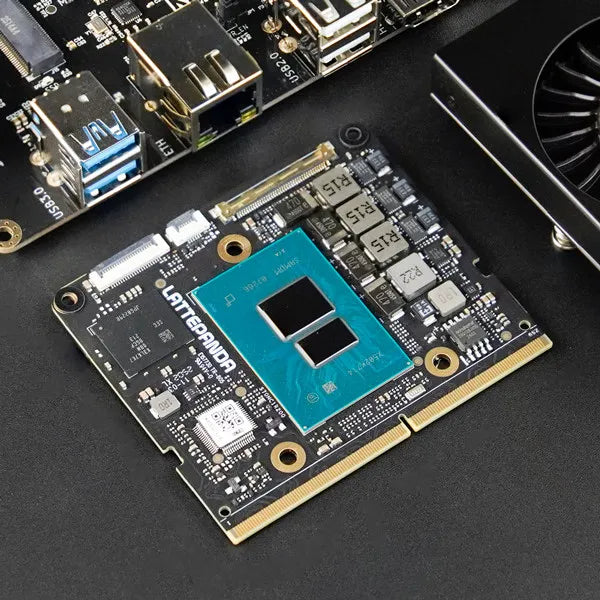

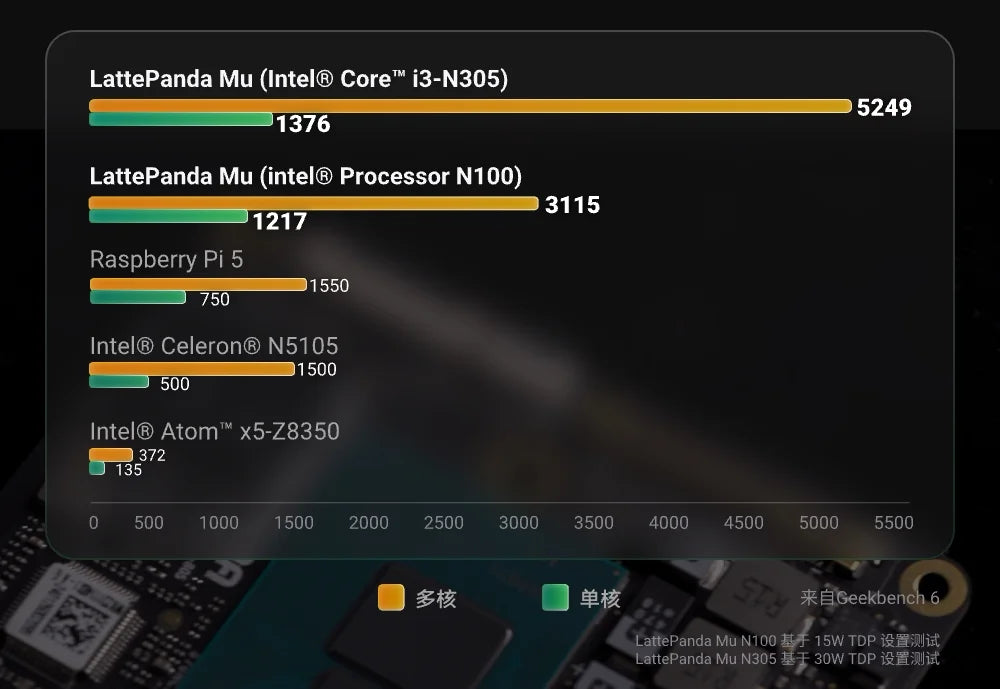

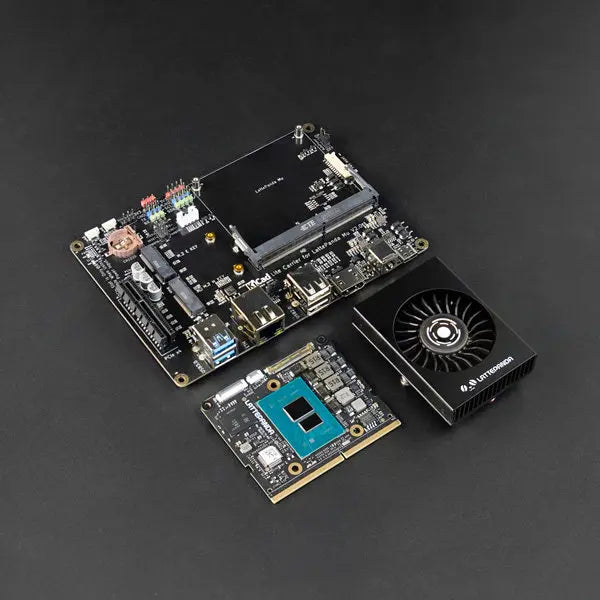

LattePanda Mu x86计算模块评估套件是面向硬件开发者的完整开发套件，含有LattePanda Mu计算模块、基础载板和散热风扇。该套件适合评估USB、HDMI、PCIe、UART等常见接口，可用于方案评估、原型设计等。该套件提供丰富的开源设计资料，加速开发进度，使硬件开发更高效和便利。 此套件主板 - LattePanda Mu x86计算模块 小而强大 LattePanda Mu x86计算模块采用Intel N100四核处理器，睿频频率高达3.4GHz，4核4线程，为大多数应用程序提供充足的性能和多任务处理能力。 配备英特尔处理器N100，LattePanda Mu计算模块在Geekbench 6上的多核得分为3115，单核得分为1217，超越了Raspberry Pi 5、Intel Celeron N5105和Atom x5-Z8350。其CPU性能是Raspberry Pi 5的两倍

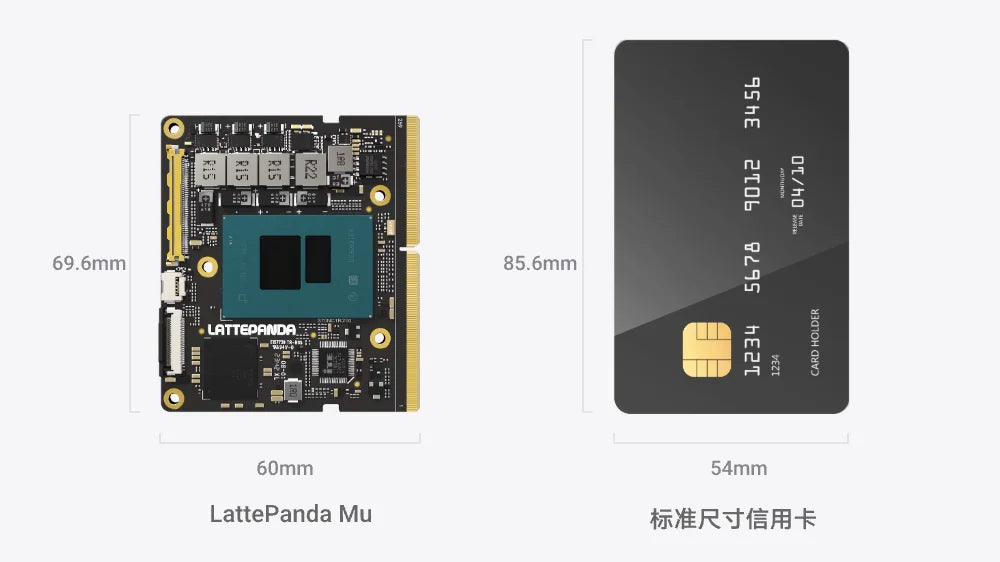

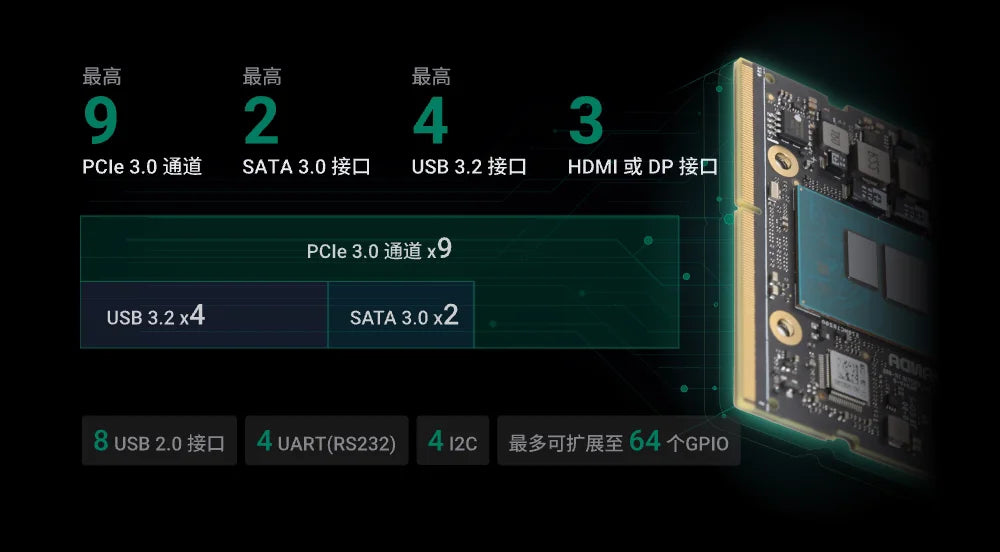

LattePanda Mu 计算模块 (N100 8GB) 处理器：Intel® N100 处理器（睿频：3.4GHz，4核4线程，可调节6~35W TDP） 内存：8GB LPDDR5 4800MT/s，支持IBECC 存储：64GB eMMC V5.1 视频输出：eDP 1.4b；DisplayPort 1.4；HDMI 2.0；每路最大分辨率：4096 x 2160@60Hz 输入/输出管脚（金手指）：       PCIe 3.0：最多9通道       SATA 3.0：最多2端口       USB 3.2（10Gbps）：最多4端口       USB 2.0（480Mbps）：8端口       音频：HD Audio；I2S       I2C：SoC 4端口       UART：SIO 1端口；SoC 3端口       GPIO：通过移位寄存器扩展至64管脚 电源：9~20V 操作系统（官方支持）： Windows 10 IoT企业版 LTSC；Windows 11; Ubuntu 22.04 LTS 环境条件：工作温度：0~60°C；工作湿度：0~80%相对湿度，无冷凝 尺寸：69.6 x 60mm

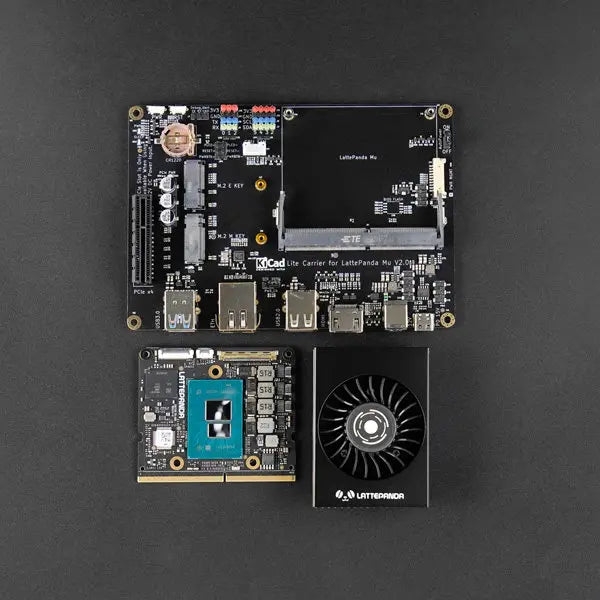

LattePanda Mu基础载板 电源输入: USB Type-C: 15V (Max 3A) DC 5.5x2.5mm: 12~20V (Max 10A) 内部接口:       PCIe 3.0 x4 插槽 (仅当使用12V电源时可用)       M.2 M Key 2230 (PCIe 3.0 x1)       M.2 E Key 2230 (PCIe 3.0 x1, USB2.0)       RTC 电池插座 (CR1220 3V)       CPU 风扇插座       Gravity-4P UART       Gravity-4P I2C
MX1.25-10P连接器（适配LattePanda UPS扩展板） 外部接口       USB 3.2 10Gbps x2       千兆以太网       USB 2.0 x2       HDMI 2.0       USB Type-C(仅供电)       DC 5.5x2.5mm 尺寸：3.5寸，146mm×102mm

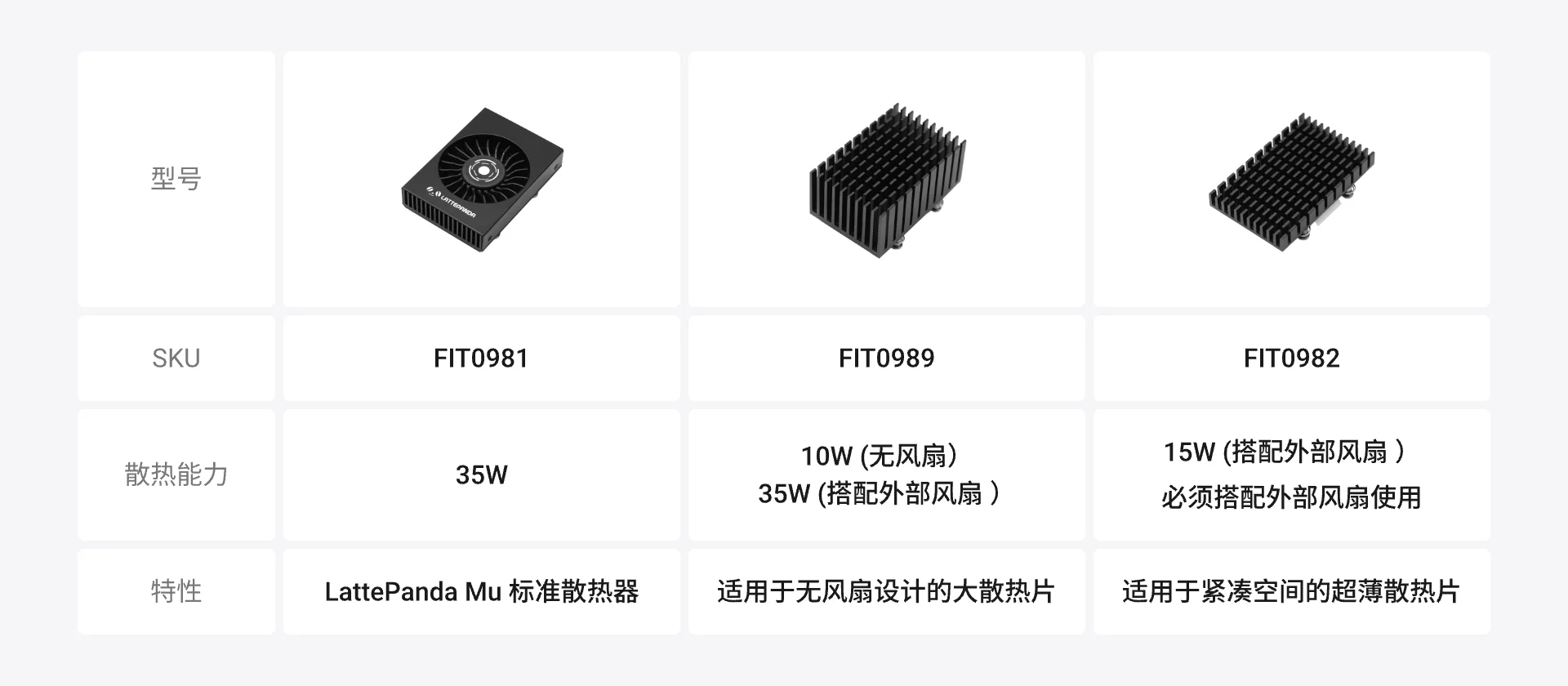

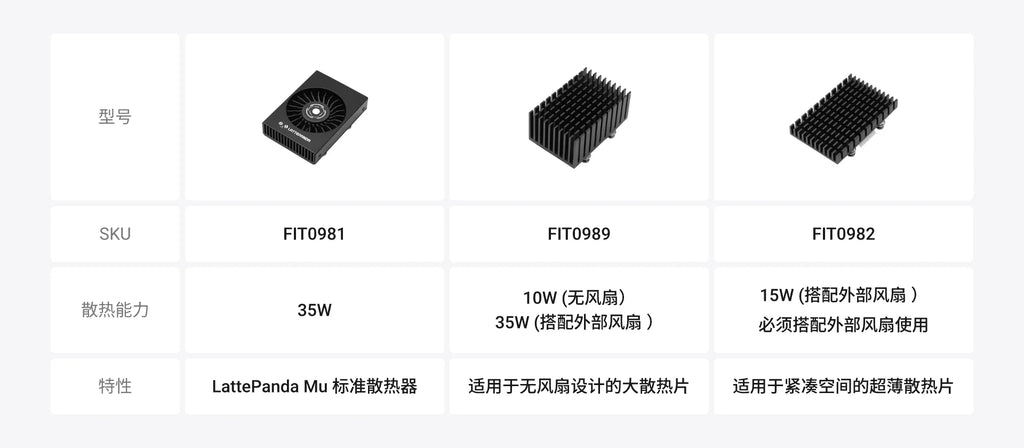

LattePanda Mu铝合金主动式散热器 散热风扇工作电压：5 V 工作电流：0.35A 最大转速：4000 RPM 导线长度：105mm 接口类型：PH2.0-4P 尺寸：69.6 * 50.4 * 19mm  材质：铝合金  重量：69g

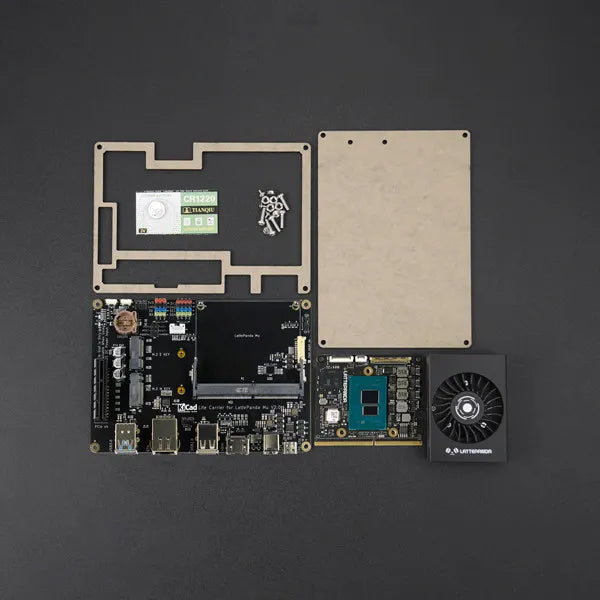

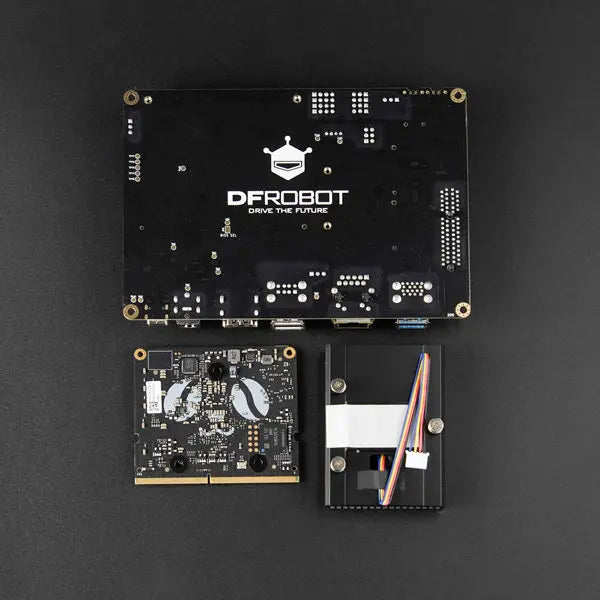

LattePanda Mu 计算模块 (N100 8GB)   x1 产品说明书    x1 LattePanda基础载板    x1 亚克力底板    x1 基础载板用螺丝包    x1 CR1220纽扣电池    x1 LattePanda Mu 主动式散热器 x1
产品维库：https://github.com/LattePandaTeam/LattePanda-Mu
