SPECIFICATIONS

BBS: Http://forum.mhetlive.com/ 1. PRodukt einf��hrung MH-M18/M28/M38 ist ein low-power-Bluetooth design l?sung, die unterst��tzt die neueste Bluetooth 4,2 ��bertragung, zwei-kanal stereo verlustfreie wiedergabe, und Bluetooth drahtlose ��bertragung wenn das modul ist verbunden zu Bluetooth, die ist sehr bequem. In einer offenen umgebung, die Bluetooth verbindung abstand kann bis zu 20 meter. Weit verbreitet in einer vielzahl von Bluetooth audio empfang, eine vielzahl von audio DIY ?nderung. F��r ihre verschiedenen bed��rfnisse, wir bieten 3 versionen f��r sie zu w?hlen aus:

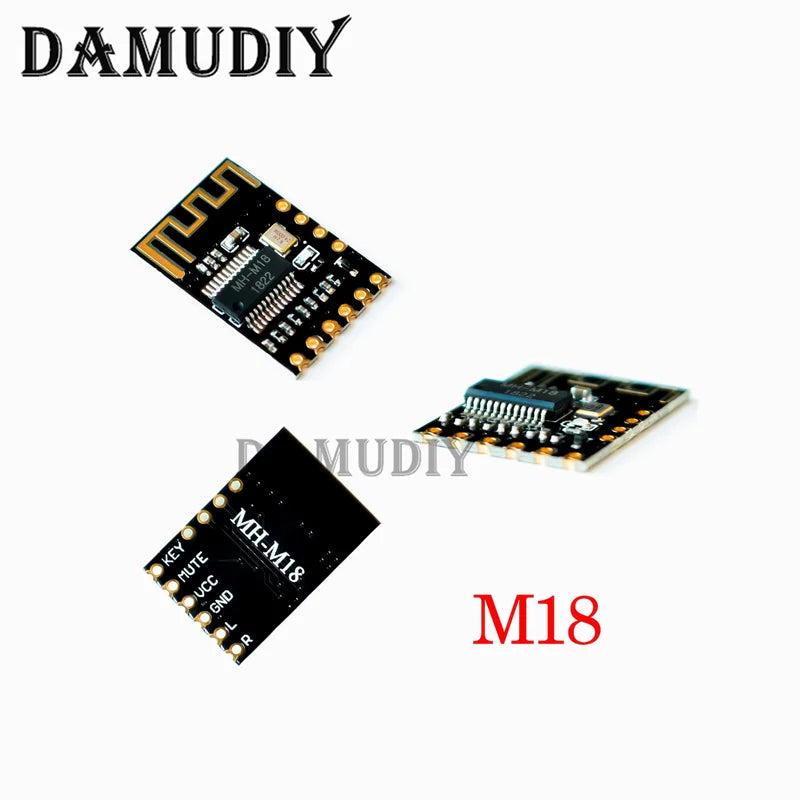

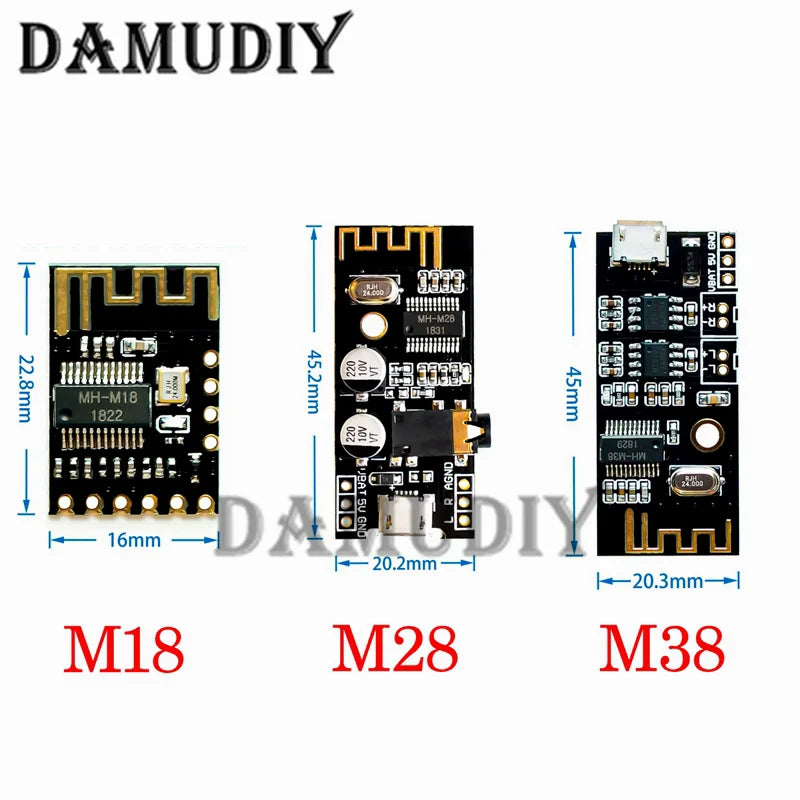

2 .. funktion/Pin definition 1. bluetooth V4.2 version, unterst��tzung Bluetooth automatische verbindung technologie, unterst��tzung WAV/WMA/FLAC/APE/MP3 verlustfreie decodierung, stereo dual channel ausgang. 2. nach die modul ist powered auf, die handy sucht f��r die Bluetooth name MH-M18/MH-M28/MH-M38, und kann musik spielen nach dem anschluss Bluetooth. 3, modul blau anzeige licht: Wenn die Bluetooth ist nicht verbunden, die anzeige licht blinkt schnell; Wenn die bluetooth-verbindung ist auf, die anzeige licht ist immer auf; Die folgenden ist eine einf��hrung zu jeder version: MH-M18: PCB gr??e: 23*16*2,5mm (l?nge, breite und h?he) Pin pitch: 2,54mm (kann direkt angebracht oder gel?tet)

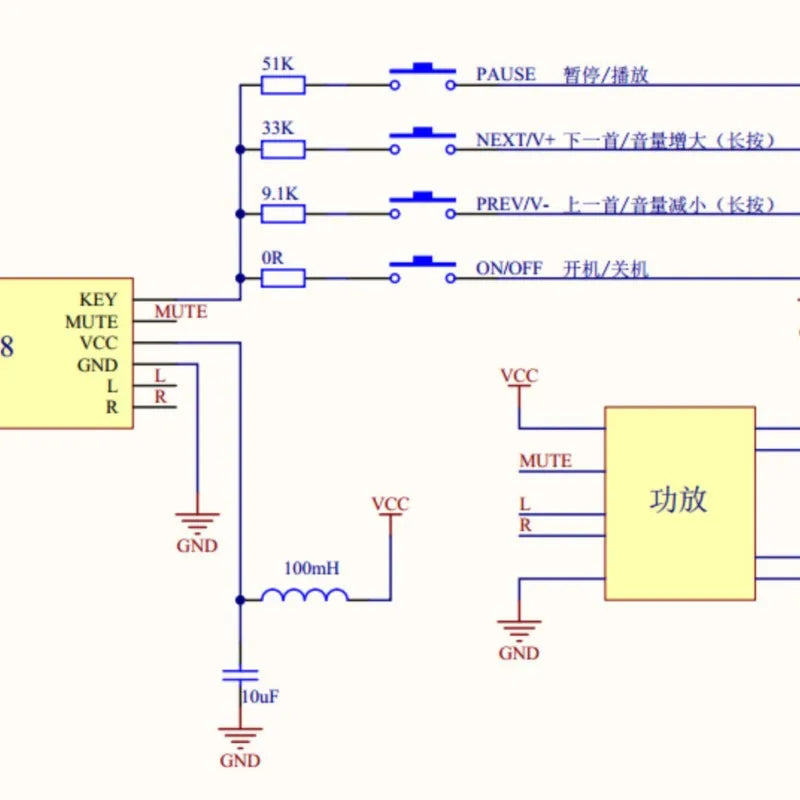

3. funktion/Pin definition 1 . die interface nimmt eine semi-loch prozess, die ist bequem f��r kunden zu direkt befestigen oder solder zu die bord. 2 . 1. Bluetooth V4.2 version, unterst��tzung Bluetooth automatische verbindung technologie, unterst��tzung WAV/WMA/FLAC/APE/MP3 verlustfreie decodierung, stereo dual channel ausgang. PIN KEINE Funktion Beschreibung 1 SCHL��SSEL Button control terminal (4 taste funktionen, zus?tzliche widerst?nde wie verdrahtung diagramm) 2 STUMM Mute control terminal (ausgangs hohe 3,3 v wenn muting, ausgang niedrigen niveau w?hrend der wiedergabe) 3 VCC Positive netzteil 5 v (lithium-batterie 3,7 v netzteil erfordert kurzschluss diode) 4 GND GND 5 L Linken kanal 6 R Rechten kanal

PIN Beschreibung 1 5 v 5 v 2 GND GND 3 VBAT Lithium-batterie 3,7 v power supply3.7V-4,2 v 4 L Linken kanal 5 R Rechten kanal 6 AGND Audio GND

1. netzteil: Sie k?nnen direkt verwenden die MICRO USB Android kabel 5 v f��r direkt strom versorgung, oder sie k?nnen auch verbinden 5 v netzteil oder 3,7 v lithium-batterie (wie unten dargestellt). Hinweis, dass die 5 v und 3,7 v netzteil schnittstellen sind verschiedene. Die 5 v spannung ist verbunden zu 5 v und GND, und die 3,7 v lithium-batterie ist verbunden zu VBAT und GND. 2. audio ausgang: Die kopfh?rer kann direkt an die 3,5mm audio interface, oder es kann verdrahtet werden f��r die audio eingang der power verst?rker bord (die interface L/R /AGND kann direkt verdrahtete wie gezeigt).

PIN Beschreibung 1 5 v 5 v 2 GND GND 3 VBAT Lithium-batterie 3,7 v power supply3.7V-4,2 v 4 L Linken kanal 5 R Rechten kanal 1. netzteil: Sie k?nnen direkt verwenden die MICRO USB Android kabel 5 v f��r direkt strom versorgung, oder sie k?nnen auch verbinden 5 v netzteil oder 3,7 v lithium-batterie (wie unten dargestellt). Hinweis, dass die 5 v und 3,7 v netzteil schnittstellen sind verschiedene. Die 5 v spannung ist verbunden zu 5 v und GND, und die 3,7 v lithium-batterie ist verbunden zu VBAT und GND. Die maximale betriebs strom ist 5V2A. Es wird empfohlen, eine geregelte 5V2A netzteil f��r besseren klang qualit?t. 2. unterst��tzung USB soundkarte, freies stick (stecker und spielen). Schlie?en sie das modul an den computer mit einem usb-kabel, und die computer k?nnen spielen musik durch das modul verst?rker ausgang. Audio ausgang: ausgang links und rechts stereo audio signale, angeschlossen werden kann zwei 2-8 ohm, 3-5 watt lautsprecher, und 4 Euro 5 watt lautsprecher. 3. dieses produkt hat seine eigenen dual 5 watt power verst?rker schaltung, und muss nicht verbunden werden zu einem anderen verst?rker! Die ausg?nge der zwei verst?rker kann nicht verbunden werden in parallel oder die negative pole k?nnen miteinander verbunden werden, sonst die power verst?rker chip kann besch?digt werden.
