SPECIFICATIONS

Brand Name: NONE

Choice: yes

Condition: New

High-concerned chemical: none

Origin: Mainland China

Type: Voltage Regulator

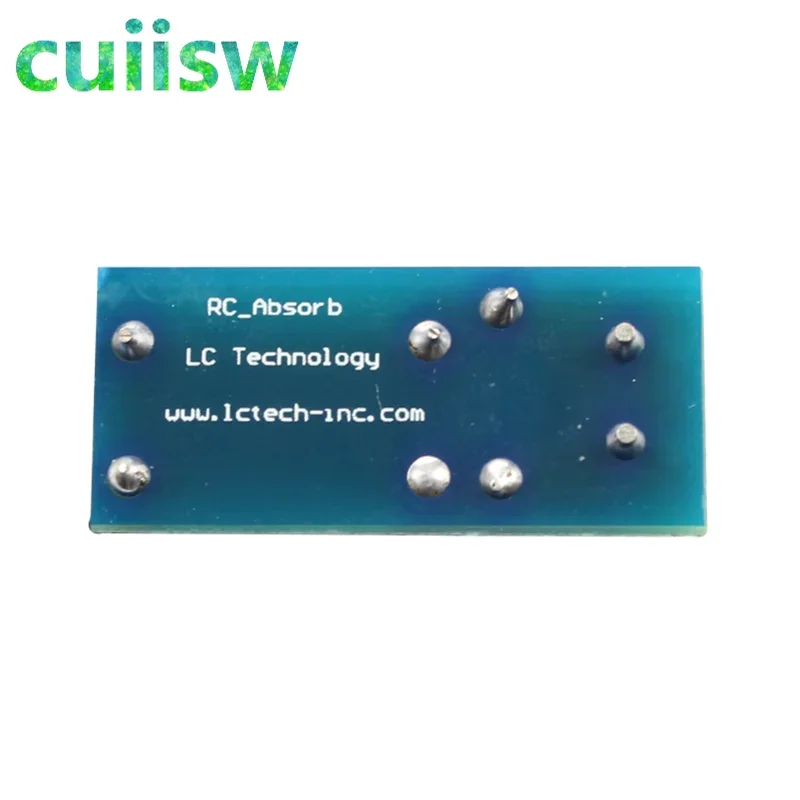

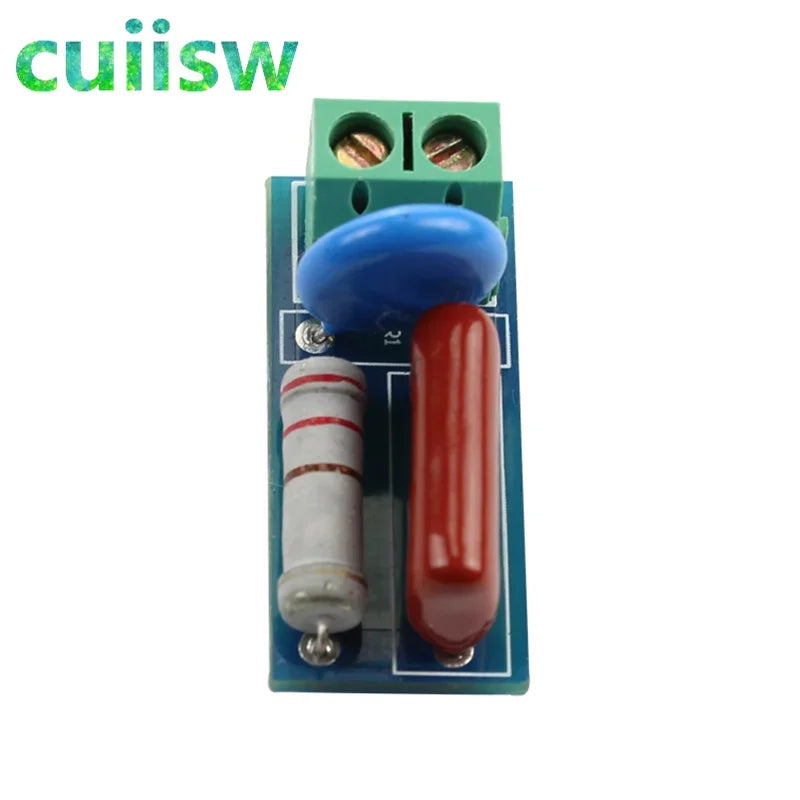

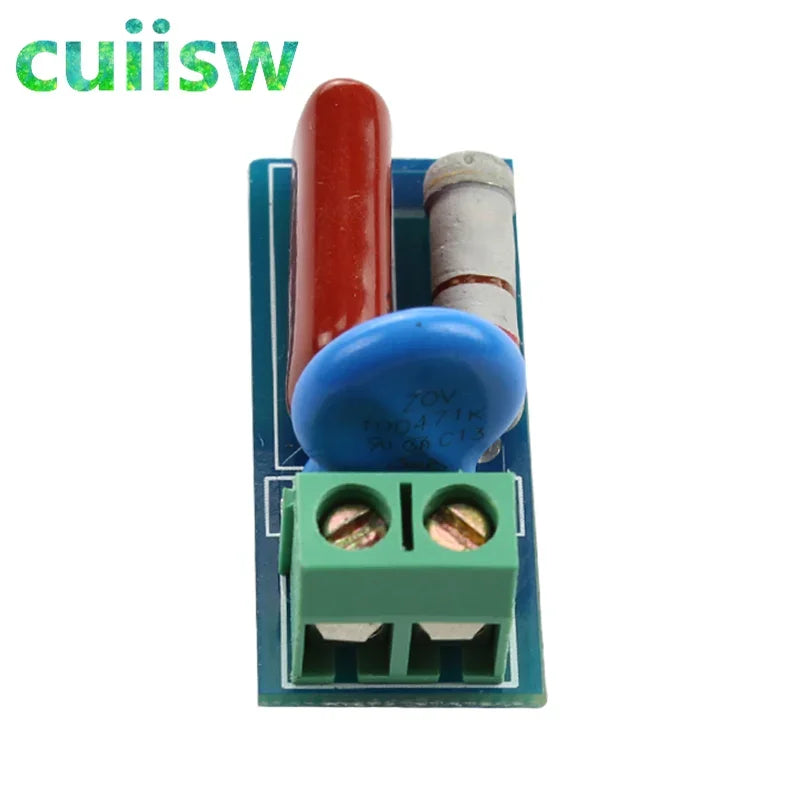

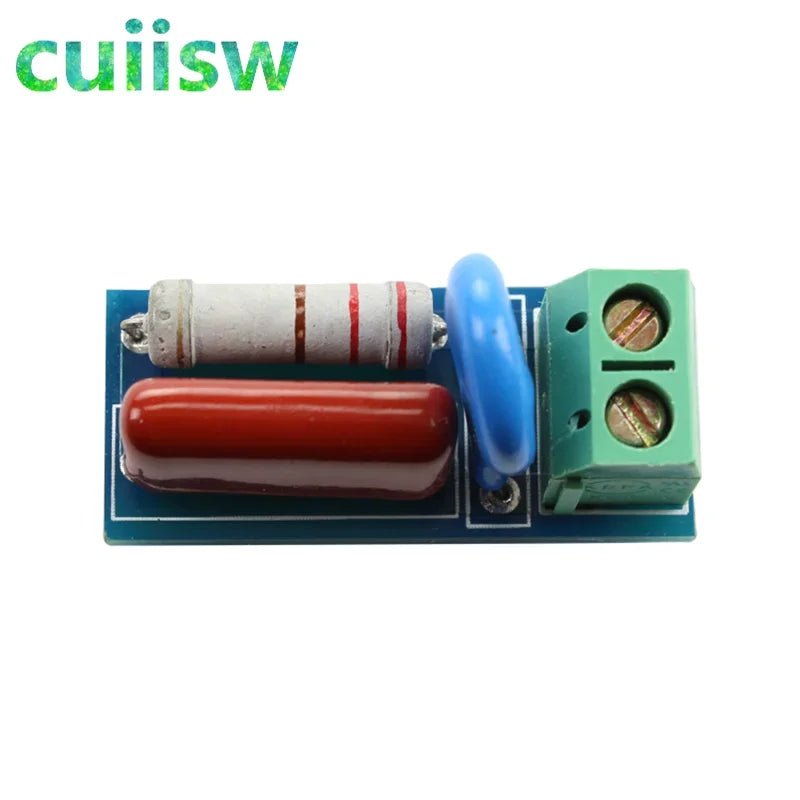

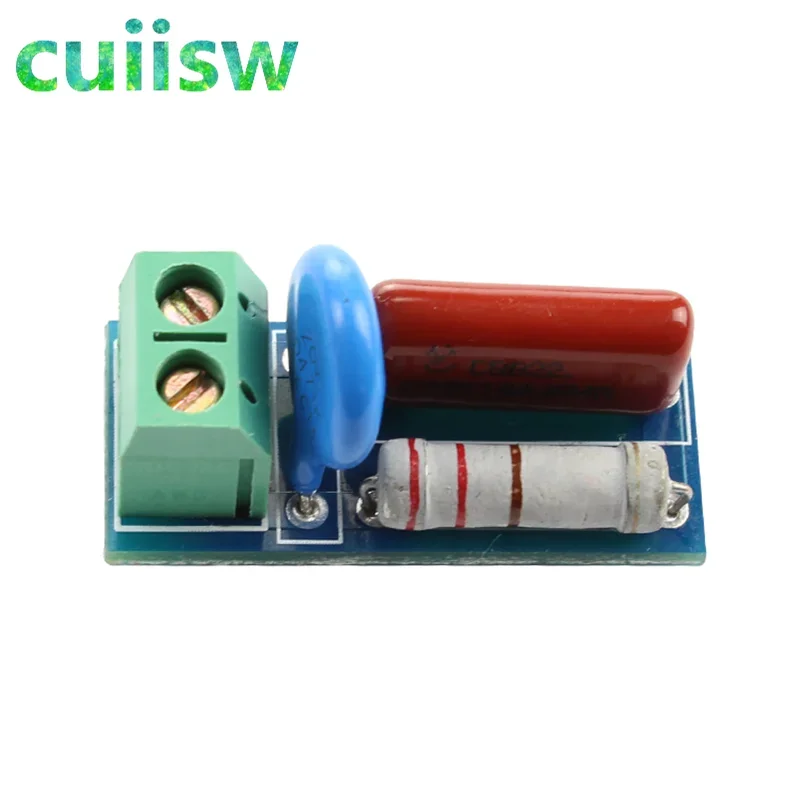

El circuito de absorción RC también se llama circuito amortiguador RC. Es una estructura de circuito en la que la resistencia y el condensador están conectados en serie y conectados en paralelo con el dispositivo de conmutación. Se utiliza para mejorar las formas de onda de voltaje y corriente que los dispositivos electrónicos de potencia encienden y apagan. El Módulo de circuito de absorción RC puede evitar que la fuerza electromotriz inducida generada cuando se enciende y apaga la carga inductiva cause daños a los dispositivos de conmutación, como relés y tiristores. Evita interferencias electromagnéticas y aumenta la capacidad antiinterferencia del microordenador de un solo chip.

Parámetro:

Carga aplicable: adecuado para carga inductiva de CA o CC de 5-400V (carga inferior a 1000W) para proteger contactos de relé o tiristores

Circuito de absorción RC: absorbe la fuerza electromotriz inducida de la carga inductiva

Prevención: Hay un varistor para evitar que el voltaje fluctúe demasiado y la corriente sea demasiado grande, haciendo que el relé se toque.

Punto de adhesión

Función: proporciona la capacidad antiinterferencia del circuito

Instrucciones de uso

Este módulo es adecuado para circuitos que contienen cargas inductivas y dispositivos de conmutación (como relés y tiristores). Cuando se usan, las dos interfaces del módulo están conectadas a los dos contactos del relé (como el terminal común y el terminal normal del relé) los tiristores están conectados en paralelo para evitar daños al relé y los tiristores por la fuerza electromotriz inducida.
